[SWE] Lecture 3
ISO 26262 개요
What is Safety?
ISO/IEC Guide 51은 안전(Safety)을 허용 불가능한 위험으로부터의 자유(Freedom from risk which is not tolerable)로 정의한다. 즉, 어떤 제품이 ‘안전하다’는 선언은 그 제품에 위험이 없다는 뜻이 아니라, 그 위험이 사회적으로 용인될 수 있는 수준으로 낮게 관리되고 있음을 의미한다.
| Term | Definition |
|---|---|
| Harm (위해) | 사람의 신체적 부상, 건강 손상 또는 재산 및 환경에 대한 피해 |
| Hazard (위해 요인) | 위해를 일으킬 수 있는 잠재적 요인 |
| Risk (위험) | 위해 발생 확률(Probability)과 심각도(Severity)의 조합 |
ISO/IEC Guide 51은 다양한 산업 분야에서 안전 표준을 만들 때 따라야 할 공통 프레임워크를 제공하는 최상위 지침서이다.
ISO 26262
ISO 26262는 일반 산업용 기능 안전 표준인 IEC 61508을 기반으로, 자동차의 특수한 운용 환경과 개발 생명주기를 반영한 국제 표준이다.
- 적용 대상: 승용차, 트럭, 버스, 오토바이 (2nd edition 기준)
ISO 26262의 핵심 목적은 “E/E 시스템의 오작동(malfunctioning behavior)으로 인해 발생할 수 있는 hazard에 의한 불합리한 위험(unreasonable risk)의 부재”를 달성하는 것이다. 이는 고장이 절대 발생하지 않는 완벽한 시스템을 만드는 것이 아니라, 위험을 허용 가능한 수준으로 완화할 수 있는 기능 안전(Functional Safety)을 확보하는 것을 의미한다. (e.g. 고장이 발생하더라도 이를 감지하고 safe state로 전환)
물리적 특성을 통해 안전을 확보하는 것은 비기능 안전(Non-functional Safety)에 해당한다.
총 12개의 파트로 구성되어 있으며, 주요 파트는 V-모델 프로세스에 따라 유기적으로 연결되어 있다. 이는 안전이 특정 개발 단계에서 한 번 검증하고 끝나는 것이 아니라, 제품의 탄생부터 소멸까지 지속적으로 관리되어야 함을 시사한다.

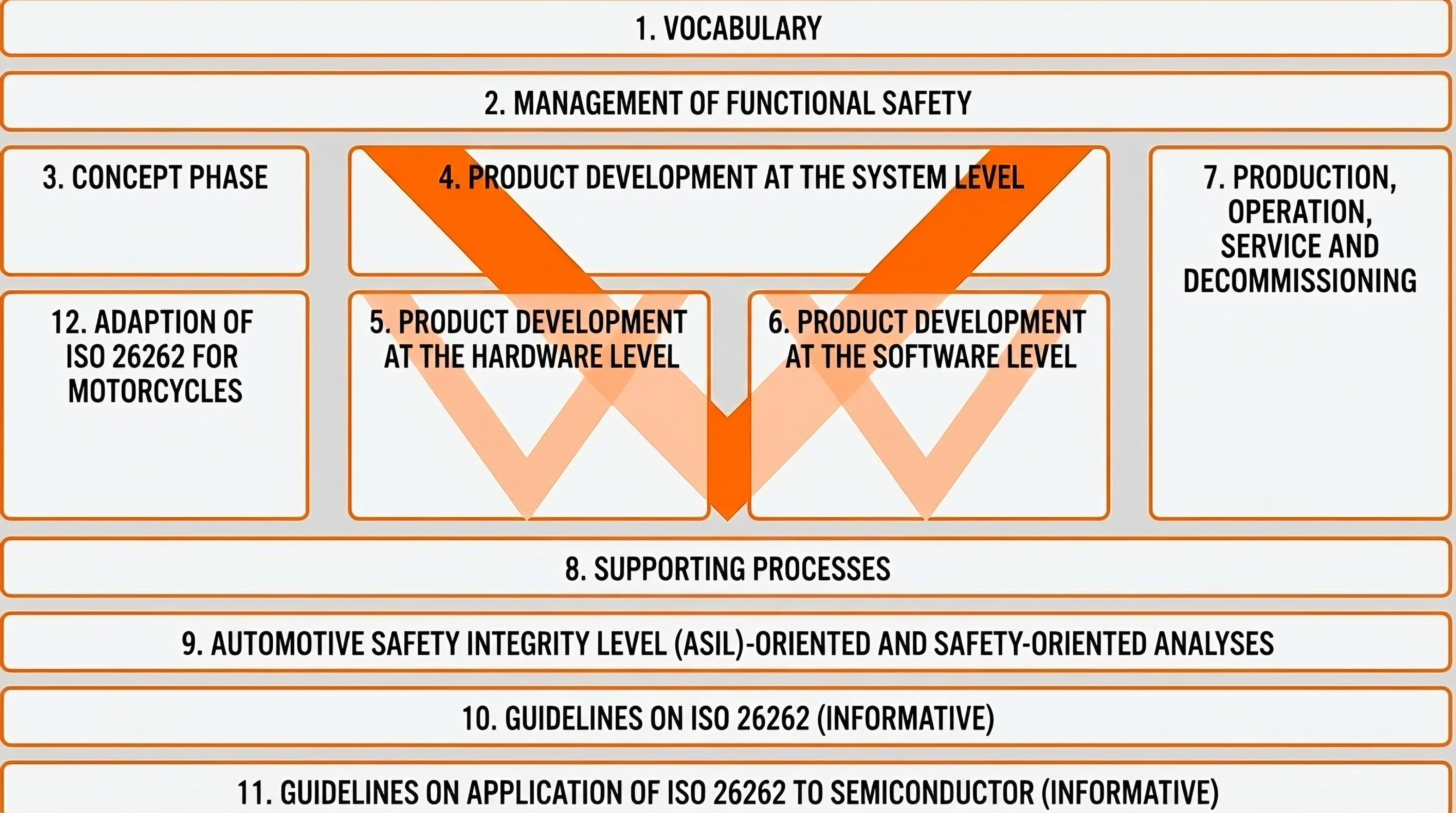

Parts of ISO 26262:2018 (2nd edition)
Part 3: Concept Phase
Item Definition
기능 안전 활동의 시작은 분석 대상인 아이템(Item)을 명확히 정의하는 것이다. 아이템이란 차량 레벨에서 기능을 수행하는 시스템을 의미한다. 예를 들어, ‘회생 제동 시스템’을 아이템으로 정의한다면, 이 시스템의 기능적 범위, 외부 인터페이스, 작동 환경, 그리고 다른 차량 시스템과의 상호작용 등을 문서화해야 한다. 이는 후속 단계인 HARA의 기초가 되며, 아이템의 경계를 명확히 하여 분석 범위를 확정하는 중요한 단계이다.
HARA (Hazard Analysis and Risk Assessment)
HARA는 해저드를 식별하고 위험을 평가하여 안전 목표(Safety Goal)를 도출하는 과정이다. 위험을 평가하기 위해 다음과 같은 세 가지 척도를 사용한다.
심각도 (Severity, S)
| Description | Example | |
|---|---|---|
| S0 | 부상 없음 | 가벼운 충돌 |
| S1 | 경미한 부상, 중등도 부상 | 매우 낮은 속도(15 km/h 미만)로 다른 차량과 충돌 |
| S2 | 심각한 부상, 생명을 위협하는 부상(생존 가능성 높음) | 낮은 속도(16~50 km/h)로 다른 차량과 충돌 |
| S3 | 생명을 위협하는 부상(생존 불확실), 치명적 부상 | 중간 속도(51~90 km/h)로 다른 차량과 충돌 |
노출도 (Exposure, E)
| Description | Duration | Frequency | |
|---|---|---|---|
| E0 | 발생 불가능 | - | - |
| E1 | 매우 낮은 확률 | - | 연 1회 미만 발생 |
| E2 | 낮은 확률 | 평균 운행 시간의 1% 미만 | 연 수회 발생 |
| E3 | 중간 확률 | 평균 운행 시간의 1~10% | 월 1회 이상 발생 |
| E4 | 높은 확률 | 평균 운행 시간의 10% 초과 | 거의 매 주행마다 발생 |
제어 가능성 (Controllability, C)
| Description | Example | |
|---|---|---|
| C0 | 일반적으로 제어 가능 | 운전자 보조 시스템 사용 불가 |
| C1 | 99% 이상의 교통 참여자가 회피 가능 | 차량 시동 시 스티어링 칼럼 잠김 |
| C2 | 90% 이상의 교통 참여자가 회피 가능 | 긴급 제동 중 ABS 고장 |
| C3 | 90% 미만의 교통 참여자만이 회피 가능 | 브레이크 고장 |

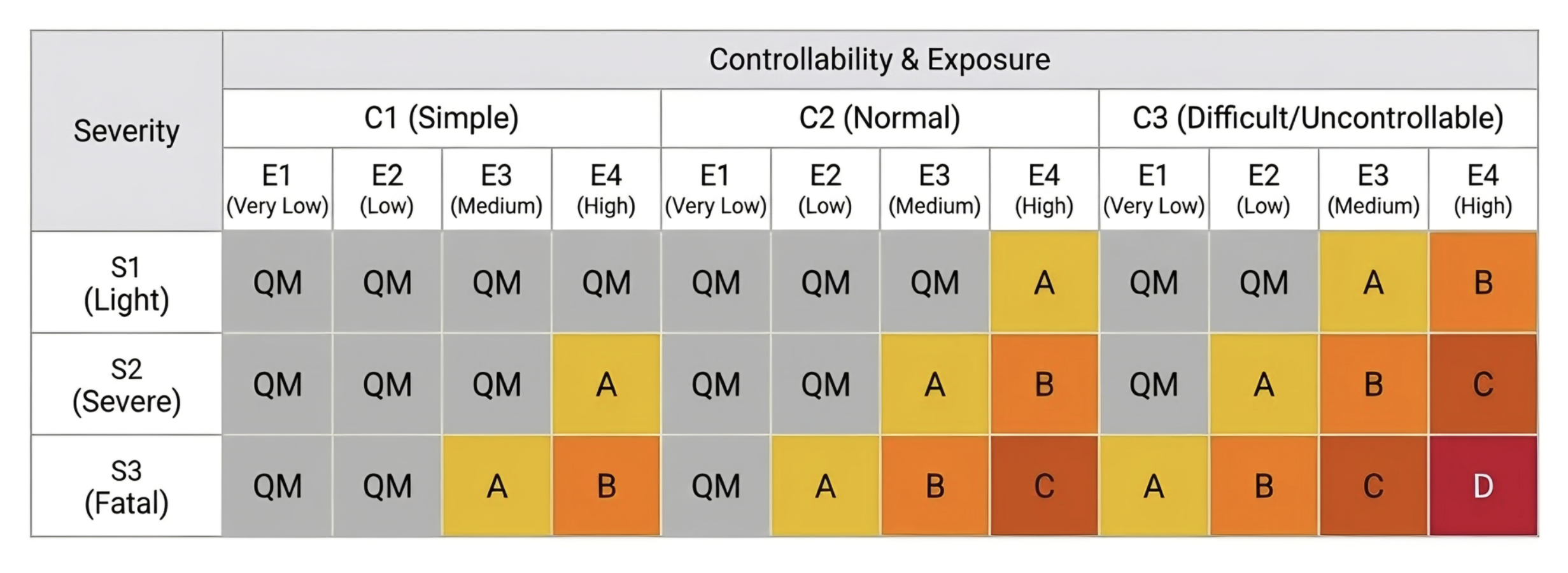

ASIL (Automotive Safety Integrity Level)
위 세 가지 요소의 조합을 통해 ASIL 등급(QM, A, B, C, D)이 결정된다. ASIL D는 가장 높은 수준의 위험을 의미하며, 가장 엄격한 안전 요구사항이 적용된다.
기능 안전 개념(FSC) 적용 사례: 전기차의 고전압 배터리 관리 시스템(BMS)1
Part 4~6: Product Development
System Level
Part 3에서 도출된 안전 목표는 아직 추상적인 수준의 요구사항이다. Part 4에서는 이를 기술 안전 요구사항(Technical Safety Requirement, TSR)으로 구체화한다. 예를 들어, ‘배터리 과열 방지’라는 안전 목표는 ‘배터리 온도가 60도를 초과하면 100ms 이내에 메인 릴레이를 차단한다’와 같은 기술적 요구사항으로 변환된다. 또한, 하드웨어와 소프트웨어 간의 인터페이스를 명확히 정의하여 두 영역 간의 상호작용에서 발생할 수 있는 오류를 사전에 방지해야 한다.
Hardware Level
하드웨어의 설계가 안전 목표를 달성하기에 충분한지 평가하기 위해 정량적 지표를 요구한다.2
| Metric | Description | ASIL B | ASIL C | ASIL D |
|---|---|---|---|---|
| SPFM | 단일점 결함 커버리지 | ≥ 90% | ≥ 97% | ≥ 99% |
| LFM | 잠재적 결함 커버리지 | ≥ 60% | ≥ 80% | ≥ 90% |
| PMHF | 랜덤 하드웨어 고장으로 인해 안전 목표를 위반할 확률 | < 100 FIT | < 100 FIT | < 10 FIT |
- $1 \text{ FIT} = \frac {1 \text{ failure}}{10^9 \text{ hours}}$
일반적인 마이크로컨트롤러의 기본 고장률이 수십~수백 FIT에 달할 수 있기 때문에, ASIL D의 10 FIT 목표를 달성하기 위해서는 높은 진단 커버리지를 갖춘 안전 메커니즘(Lock-step, ECC 등)의 적용이 필수적이다.
Software Level
소프트웨어 구현 단계에서는 MISRA C/C++와 같은 코딩 표준을 준수하고, 정적 분석을 통해 런타임 오류를 예방할 것을 요구한다. 검증 단계에서는 ASIL 등급에 따라 구문(Statement), 분기(Branch), MC/DC와 같은 구조적 코드 커버리지를 만족해야 하며, 요구사항부터 테스트까지의 양방향 추적성 확보 및 개발 도구의 신뢰성 입증(Tool Qualification)이 필수적으로 수행되어야 한다.3
Advanced Topics
SOTIF (ISO 21448)
자율 주행 시스템에서는 시스템이 고장나지 않더라도 기능적 한계(센서의 성능 한계, AI 알고리즘의 불확실성, 예기치 않은 환경 조건 등)로 인해 사고가 발생할 수 있다. 이를 다루기 위해 ISO 21448(Safety of the Intended Functionality, SOTIF) 표준이 제정되었다.
Cybersecurity (ISO/SAE 21434)
커넥티드 카의 등장은 해킹이 안전을 위협하는 새로운 요인이 되었다. 해커가 브레이크를 원격으로 제어한다면 이는 기능 안전의 실패로 이어진다. ISO 26262 제2판은 사이버 보안과의 상호작용을 언급하고 있으며, ISO/SAE 21434 표준과 연계하여 보안 위협이 안전 위협으로 전이되지 않도록 설계 단계에서부터 보안을 고려해야 함(Security by Design)을 강조한다.
References
- Safety Aspects — Guidelines for Their Inclusion in Standards, ISO/IEC Guide 51, 2014.
- Road Vehicles — Functional Safety, ISO 26262, 2018.
Footnote
J. A, “ISO 26262 compliant high-voltage battery system functional safety concept,” Icon. Res. Eng. J., vol. 8, no. 10, pp. 978–985, Apr. 2025. [Online]. ↩︎
S. Dahl, “Implementing ISO 26262-5: A guide to Functional Safety for Product Development at Hardware Level,” M.S. thesis, Dept. Ind. Mater. Sci., Chalmers Univ. Technol., Gothenburg, Sweden, 2023. [Online]. ↩︎
Parasoft, “ISO 26262 Software Compliance in the Automotive Industry.” [Online]. ↩︎
